VPC 실습

---

목표

• 직접 커스텀 VPC 생성(10.0.0.0/16)
• 서브넷 3개 생성: Public, Private, DB
• 각 서브넷에 각각 Routing Table 연동
• Public 서브넷에 인터넷 경로 구성: Internet Gateway
• Public Subnet에 EC2 프로비전
• Private Subent에 EC2 프로비전
  • Bastion host
• DB Subnet에 DB 생성
  • NAT Gateway setup

1. 하나의 가용영역에 하나의 default VPC 생성이 됨.

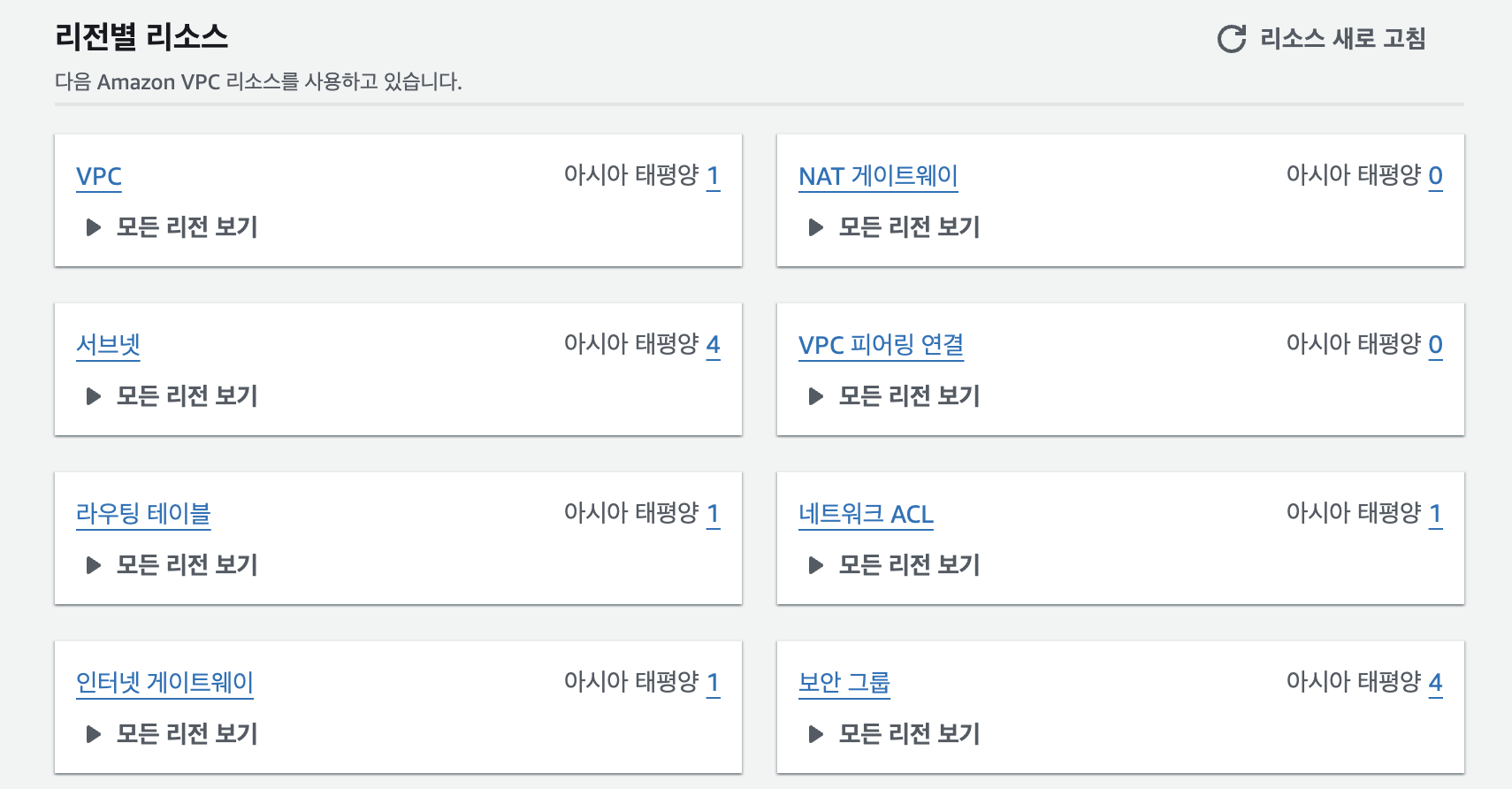

기본 VPC, SUBNET, NACL

2. VPC 생성

  1. VPC 등을 선택하면 서브넷 라우팅 테이블을 한꺼번에 만들어줌.

  2. VPC만으로 생성해보는 실습

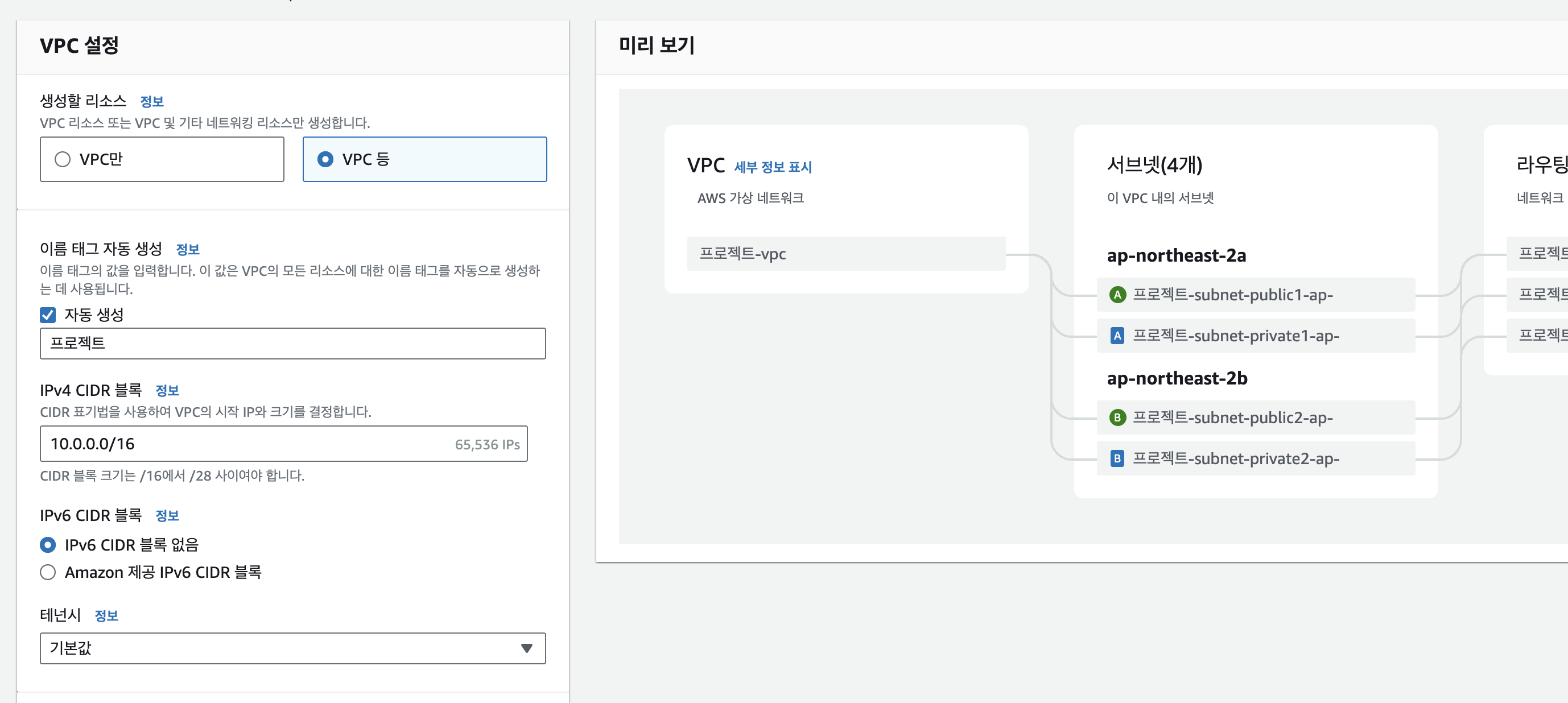

VPC 등을 선택하면 나오는 보드

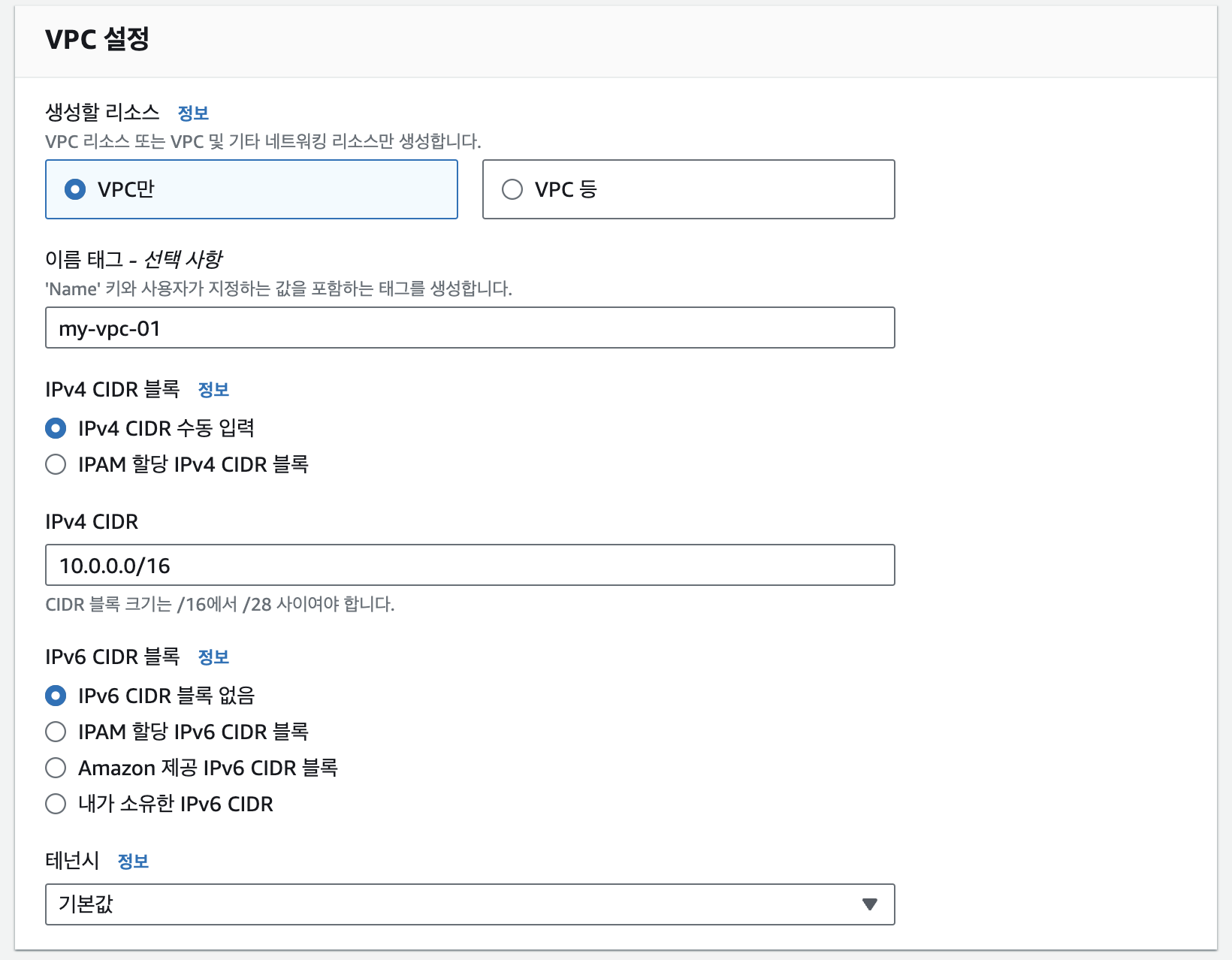

VPC 설정

3. 기본 라우팅 테이블과 NACL, 보안그룹 대시보드

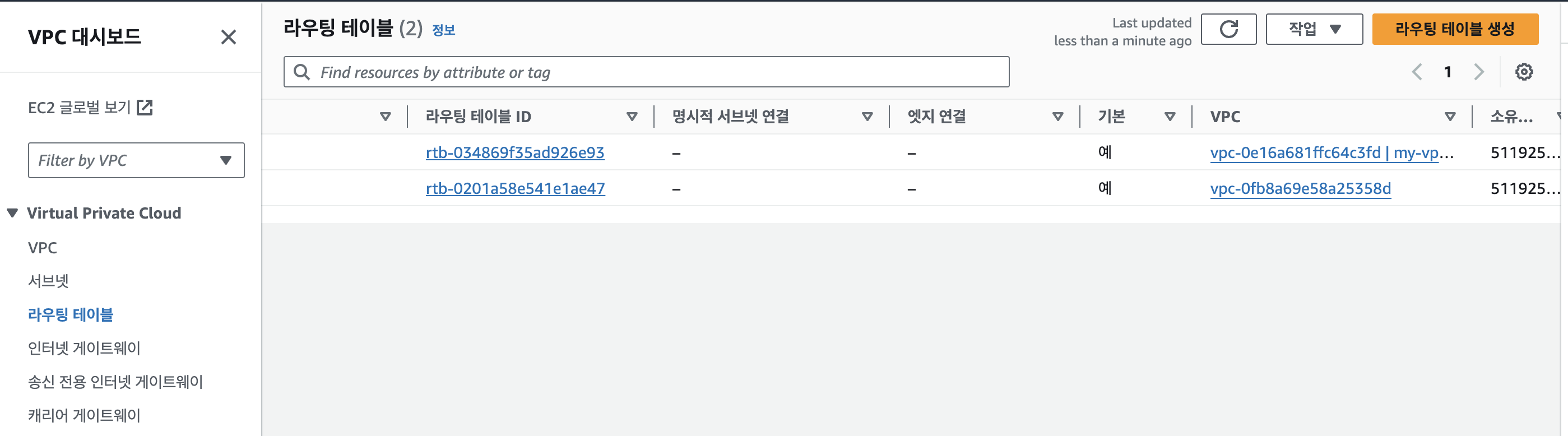

Routing Table

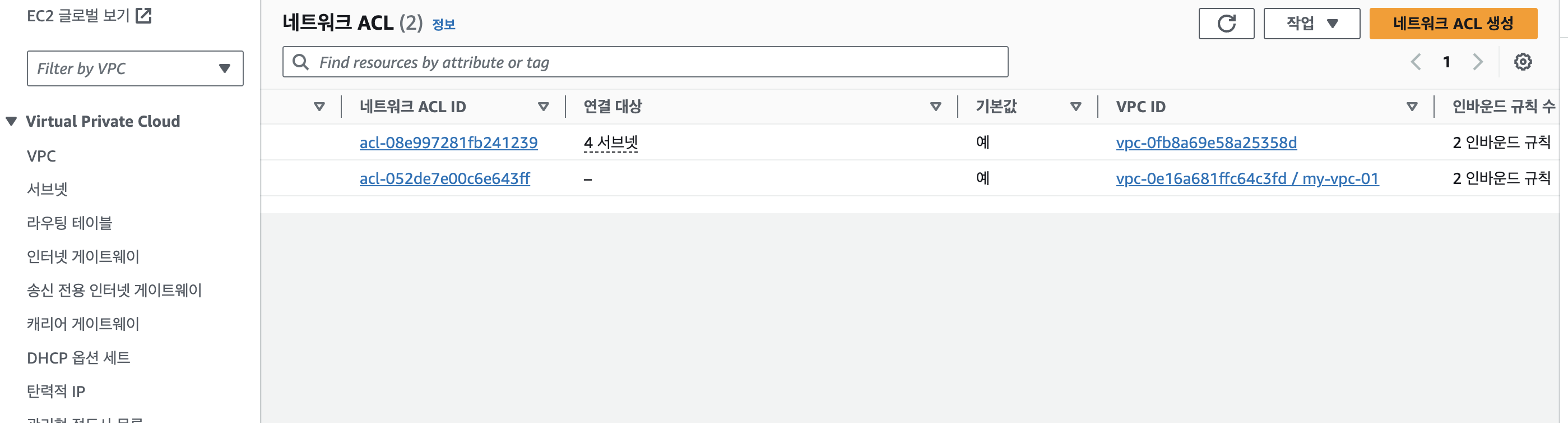

NACL

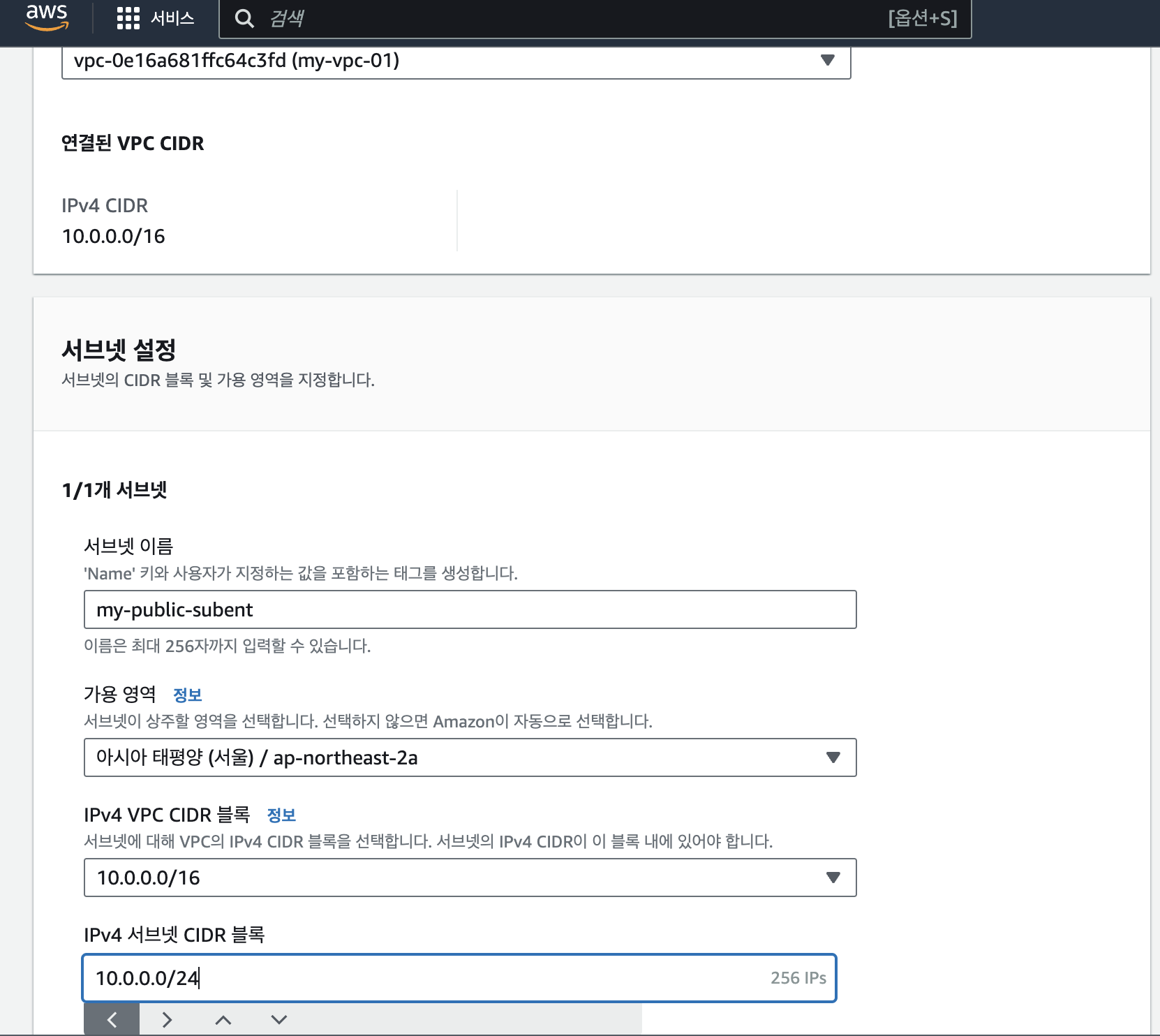

4. 서브넷 생성

  1. public, private, db 서브넷 생성

  2. 네트워크 ACL 붙음 / 라우팅 테이블

서브넷 생성

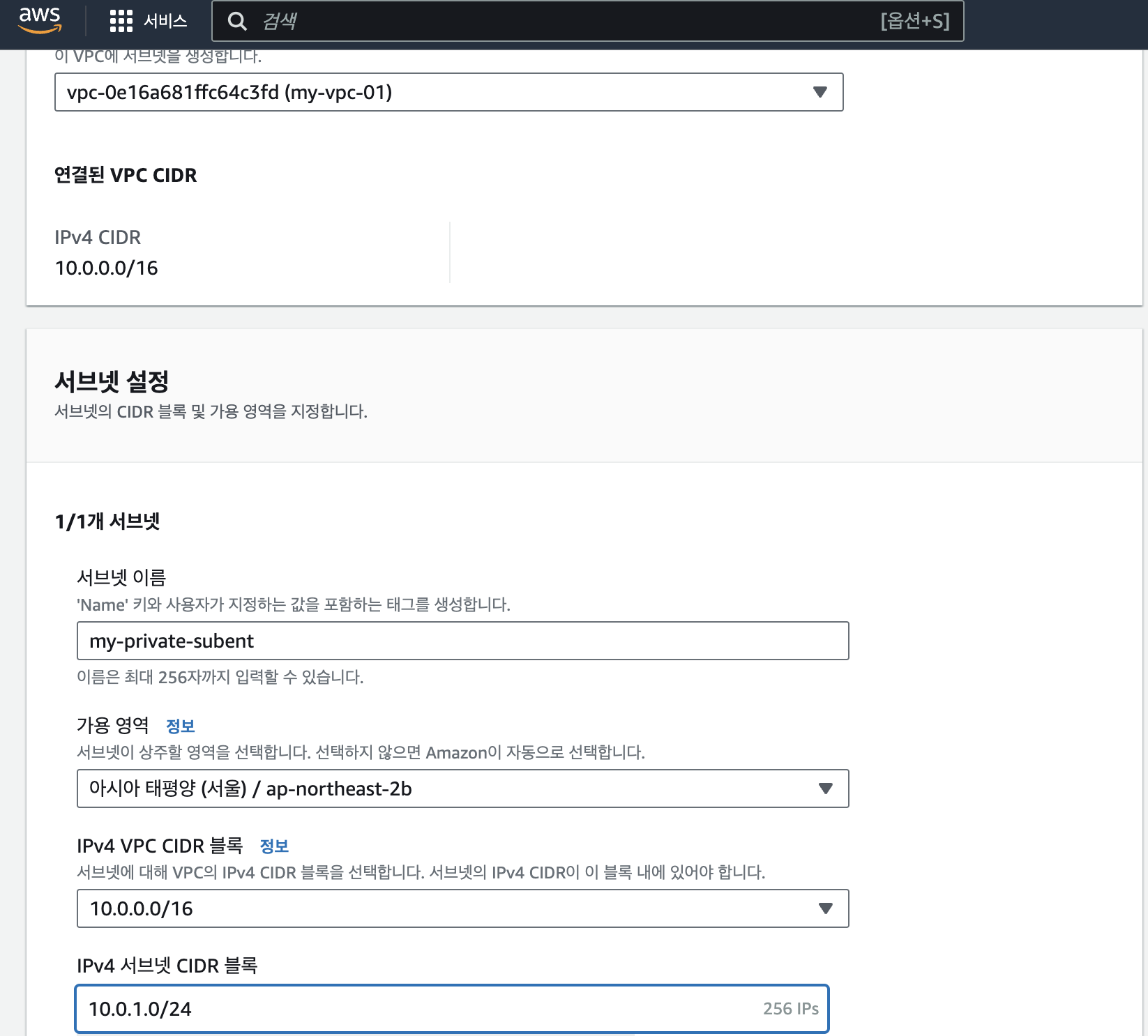

5. 두번째 서브넷 생성

6. 라우팅 테이블 생성으로 public/db 생성하기

  1. 각각연결

두번째 서브넷 생성

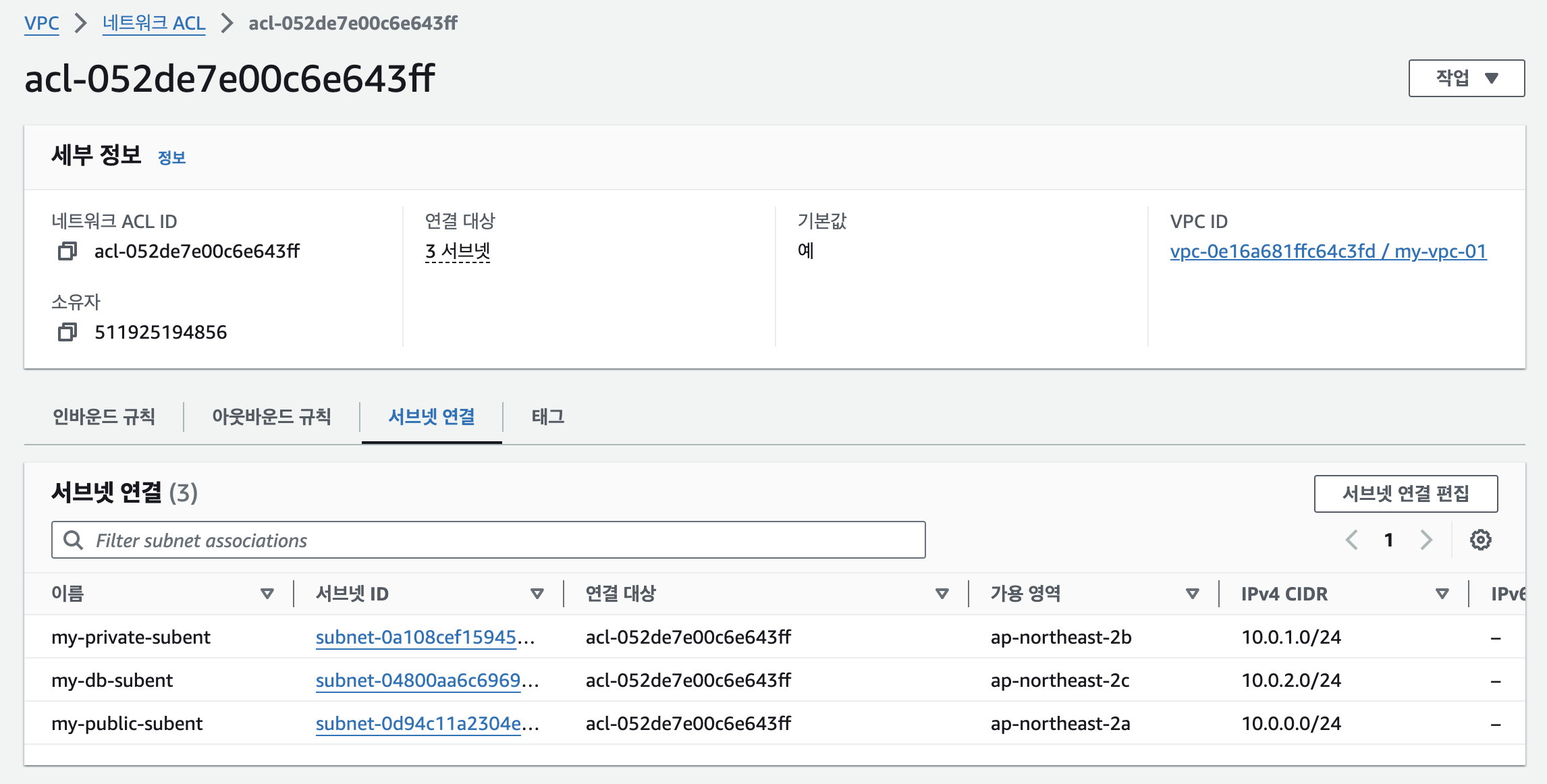

6. 라우팅 테이블 & NACL

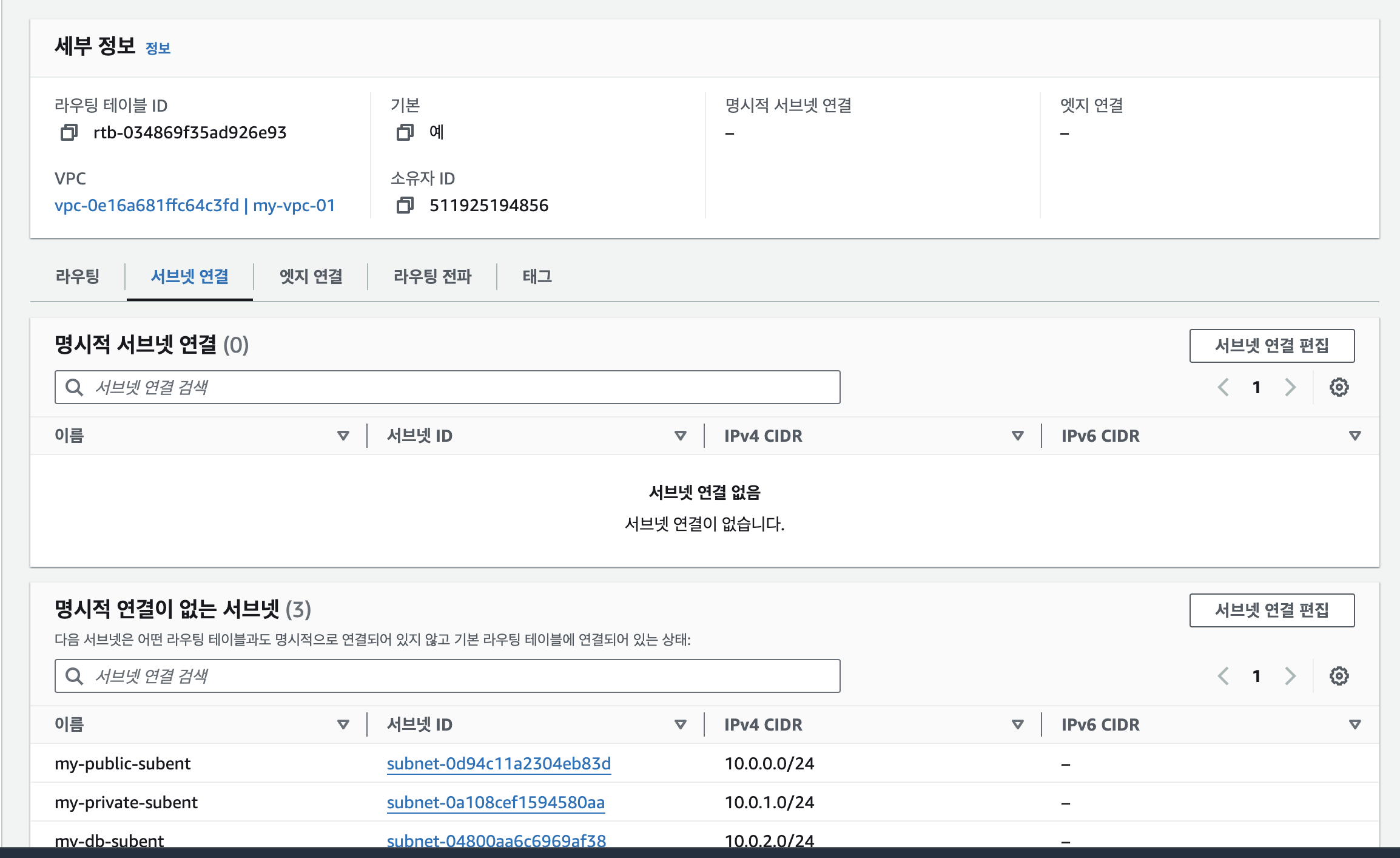

Routing Table

연결된 서브넷

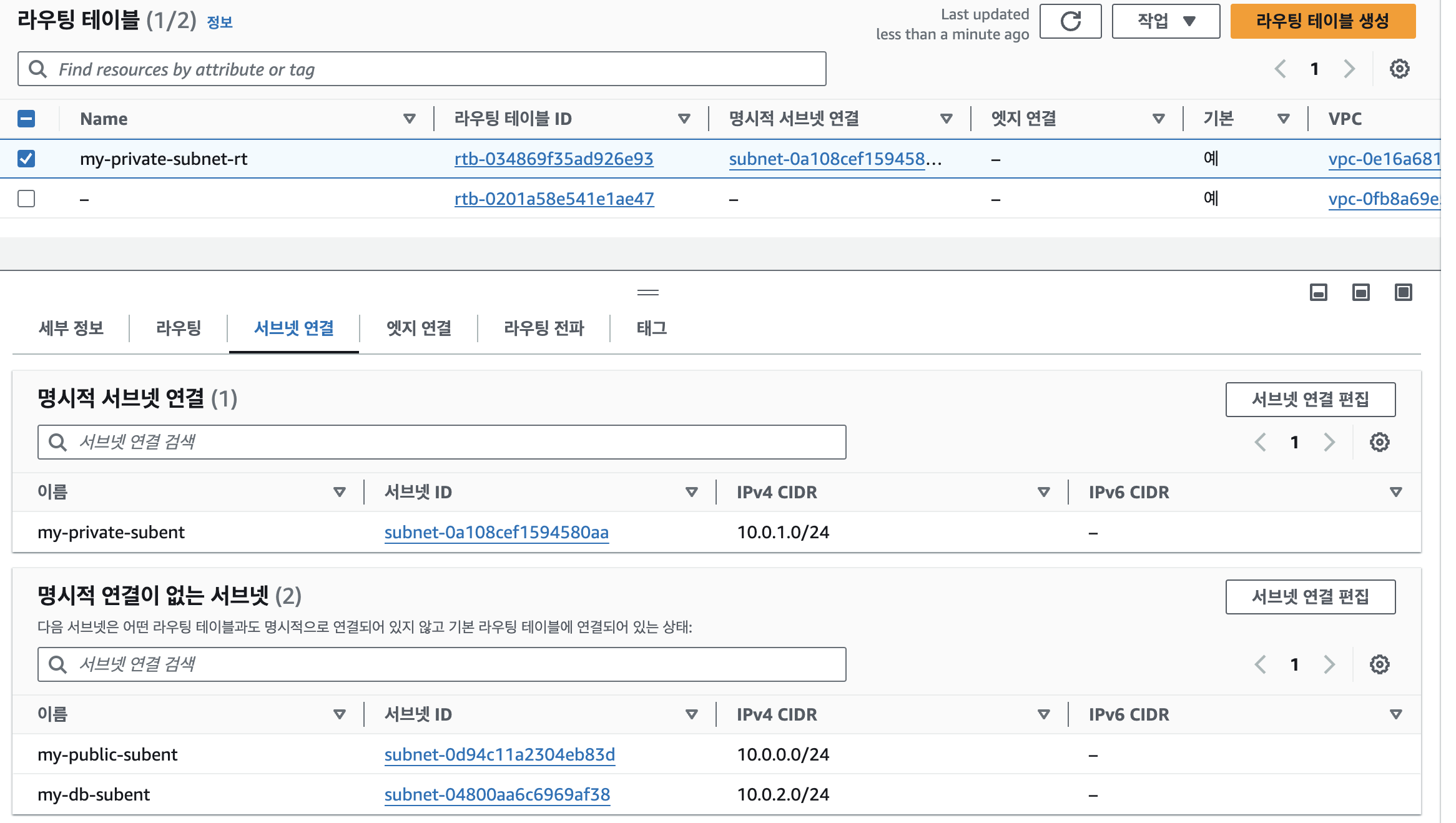

7. 작업 -> 서브넷 연결 편집

서브넷 선택

명시적 서브넷 연결

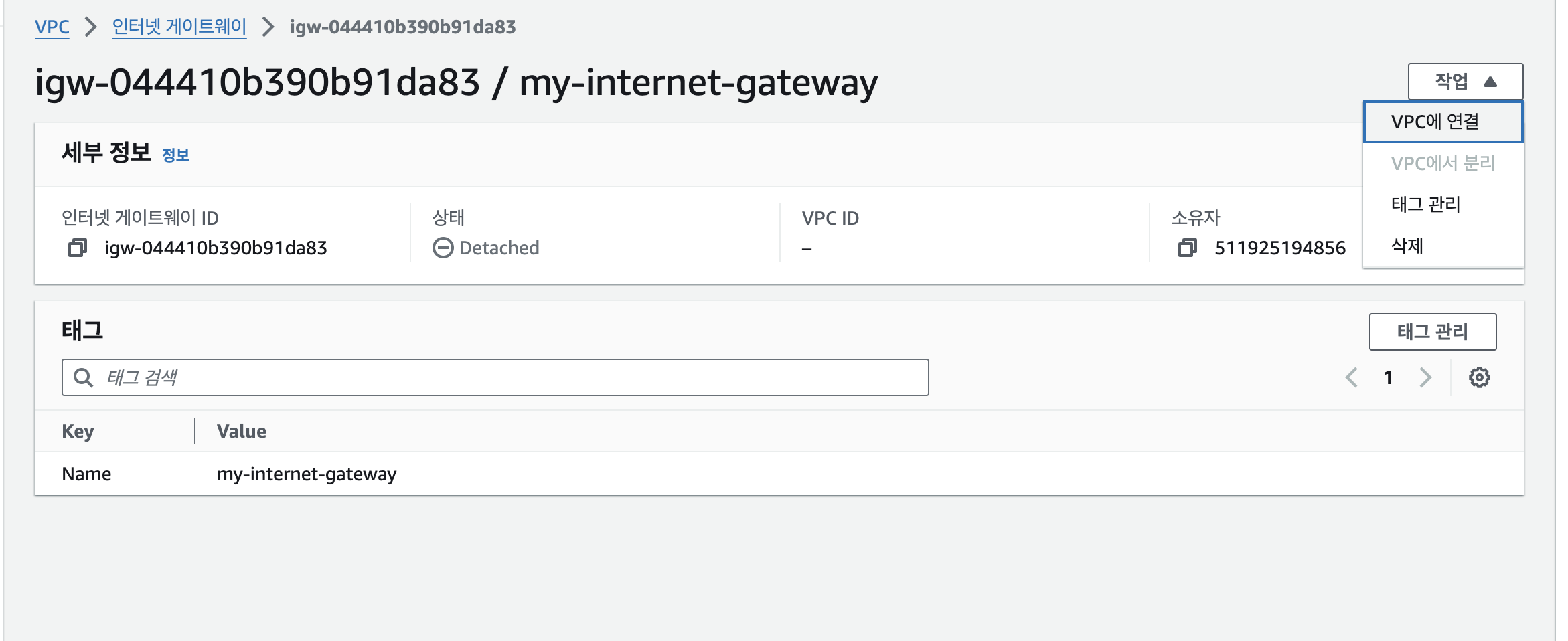

8. 인터넷 게이트웨이와의 생성, 연결

Internet Gateway

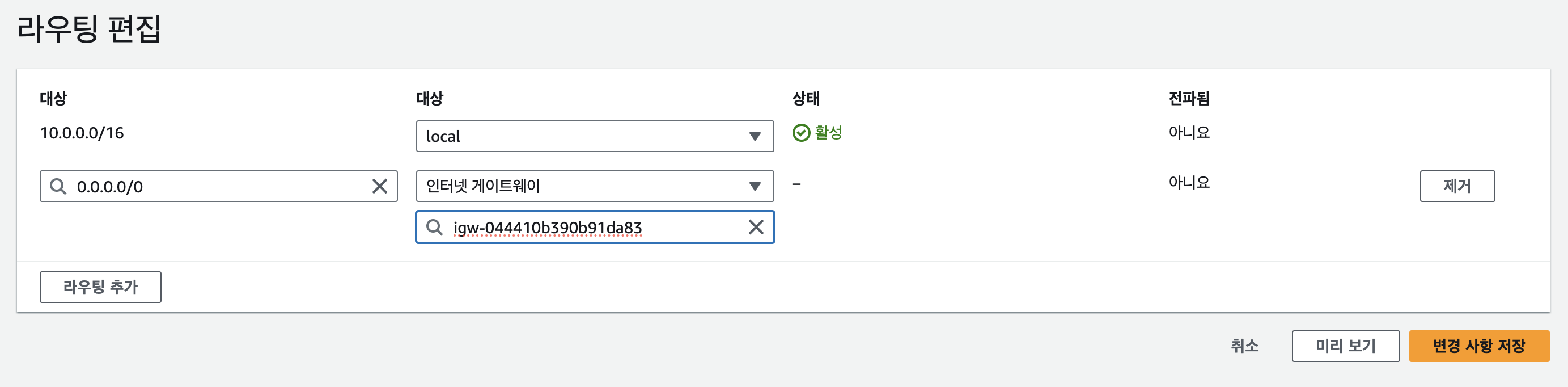

라우팅 편집

9. 인스턴스 생성 -> 만든 VPC

  1. 퍼블릭 서브넷만 인터넷 게이트웨이에 연결하도록

만든 VPC, 보안그룹 설정

10. 인바운드 규칙 변경

인바운드 규칙 변경

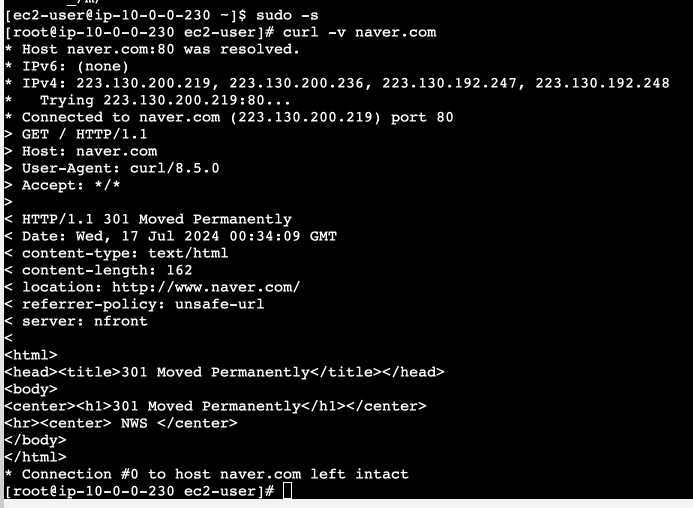

11. 네이버에 들가짐

ec2 콘솔 연결

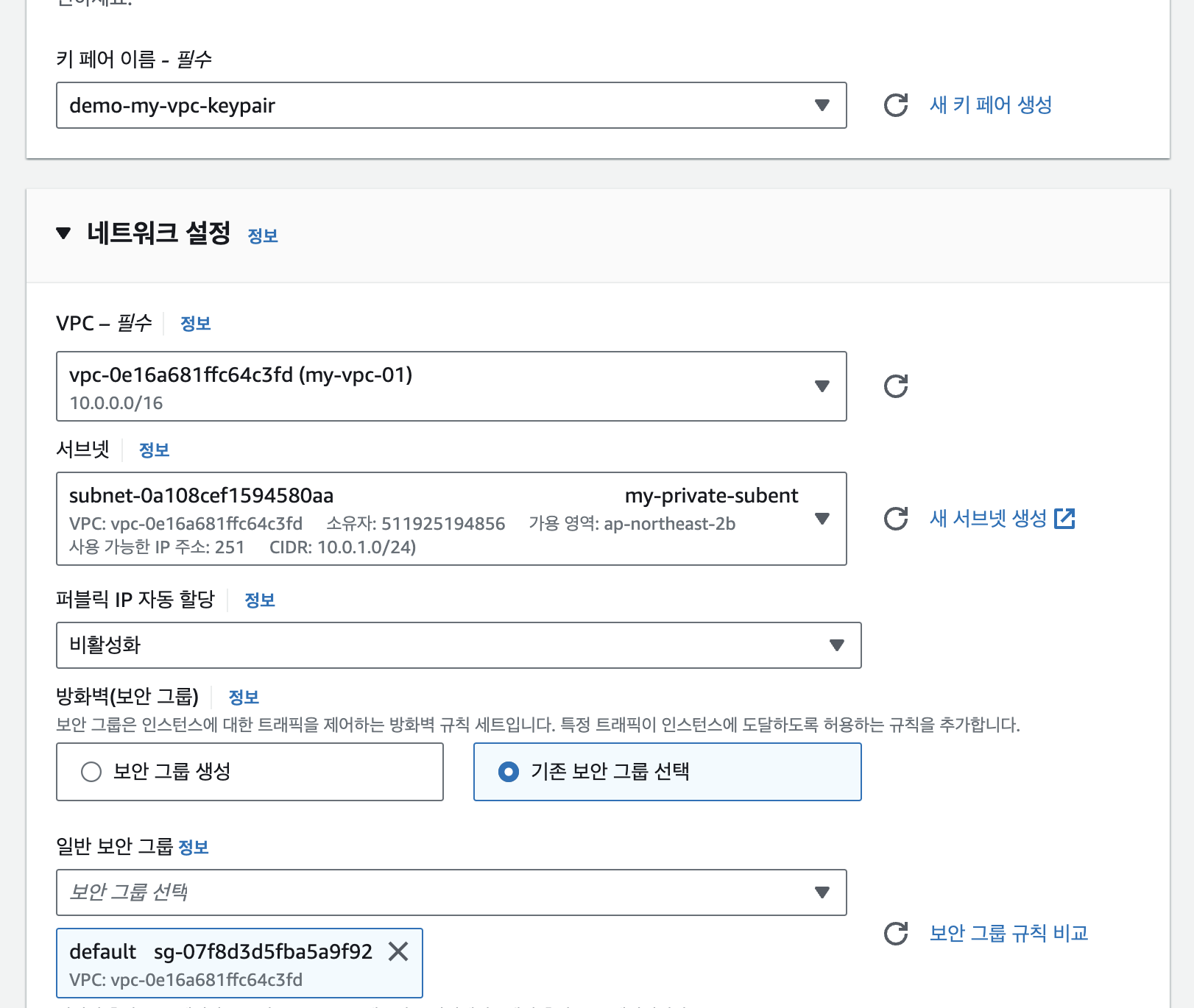

12. private instance 생성. 키 페어 생성

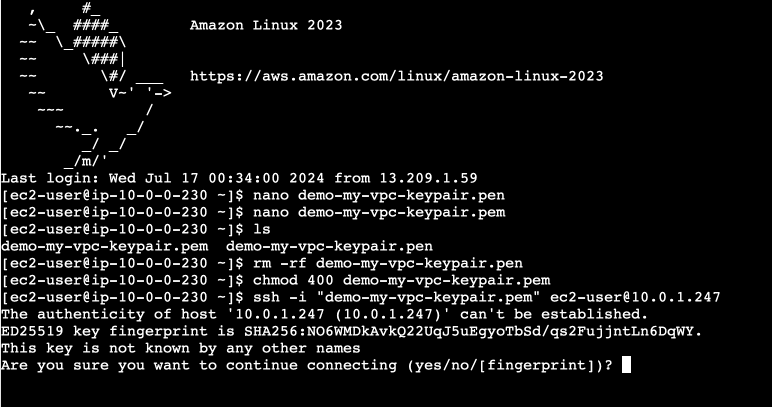

  1. 퍼블릭 인스턴스 → 연결 → private 인스턴스 keypair 넣어주고 권한설정

키페어 및 VPC 생성

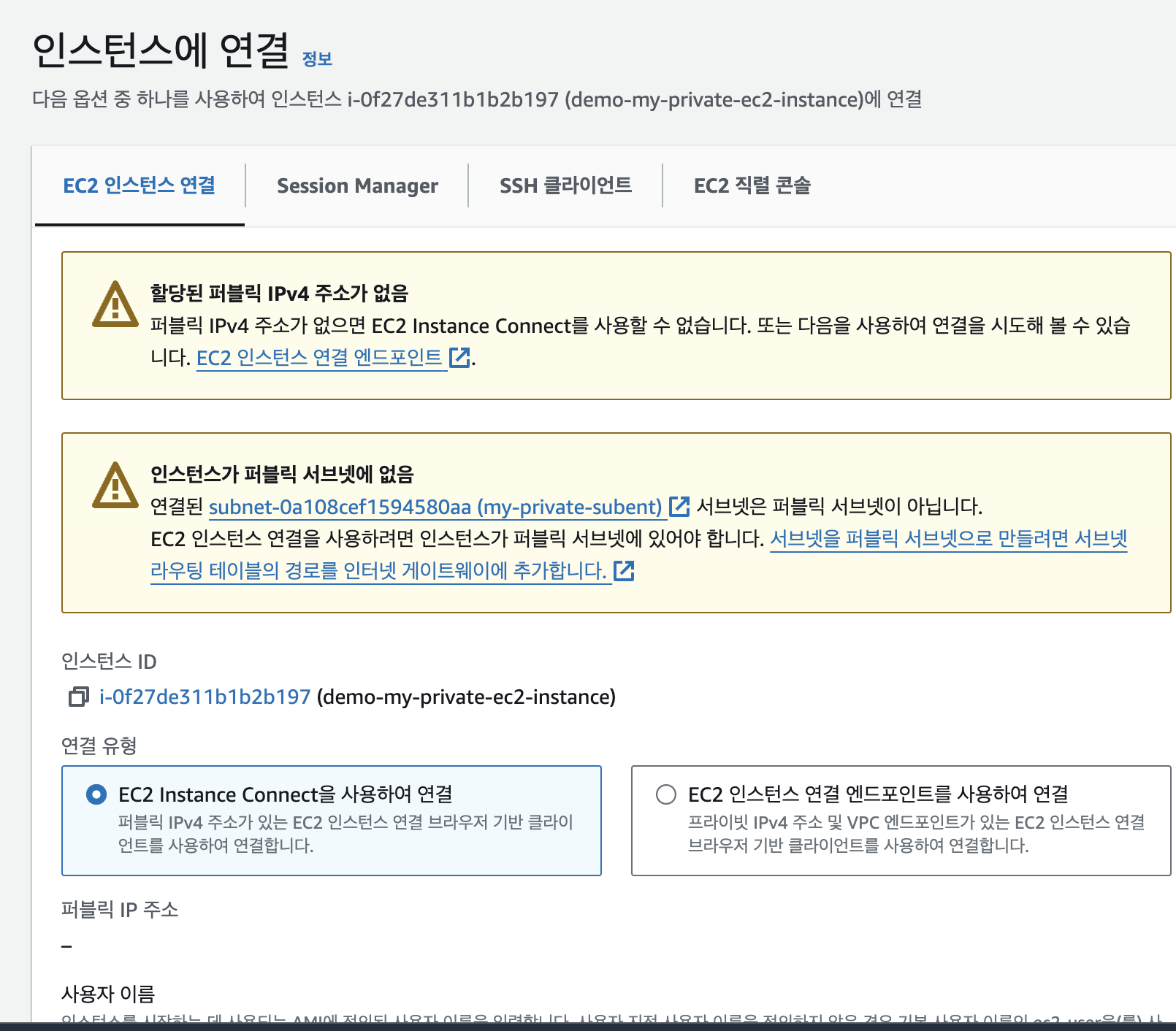

13. private VPC이므로 인스턴스 연결이 되지 않음

ec2 연결

• 커스텀 VPC 생성 시 만들어지는 리소스: 라우팅 테이블, 기본 NACL, 기본 보안 그룹
  • 서브넷 생성 시 모두 기본 라우팅 테이블로 자동 연동
• 서브넷 생성시 AWS는 총 5개의 IP를 미리 점유함
• VPC에는 단 하나의 Internet Gateway만 생성가능
  • Internet Gateway 생성 후 직접 VPC에 연동 필요
  • Internet Gateway는 자체적으로 고가용성/장애 내구성을 확보
• 보안그룹은 VPC 단위
• 서브넷은 가용영역단위(1서브넷 = 1가용영역)
• 가장 작은 서브넷 단위 /24
